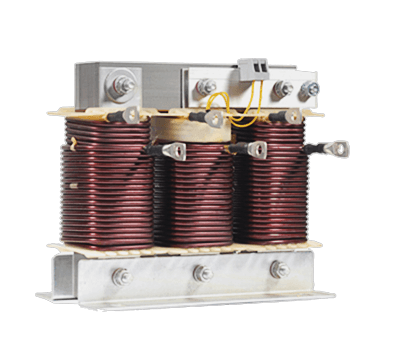

低压调谐电抗器
低压调谐电抗器
为了解决电网中因高转速驱动设备或者其他设备而引起的谐波共振问题，常常需要配置一套调谐电容器设备。这套设备在电力系统中有着无功补偿的作用，同时也能对电网中不同设备之间产生的谐波进行调节。
我们的低能耗的FK-Dr系列调谐电抗器与电容器串联搭配使用，组成低压无功补偿装置，给电网系统提供无功补偿、提高功率因数、降低线路及变压器损耗、起到电压支撑作用。同时抑制谐波电流的放大作用，保护电容器的运行安全和使用寿命。
产品特性
- 耐高压、低噪音
- 高线性电流、低损耗
- 温升低、使用寿命长
设计特征
- FK-Dr系列调谐电抗器采用优质铁芯材料以及铜线（或铝箔）制成。
- 优质铁芯材质及多气隙稳定的设计方法，保证高电流的线性度和低热损耗，同时结构紧凑，成本更有竞争力。
- 与低端电抗器相比，我们的FK-Dr系列电抗器单台可以节省高达100瓦的热损耗，这是考虑设备长期运行成本的一个非常重要的因素。
- 整体真空浸漆烘干和环保树脂材料确保电抗器能够满足高电压、低噪音和长寿命的要求。
- 电抗器的传统结构限制其在115°C的温度范围内工作。内置的温控开关探测电抗器的温度，并在内部温度超过125℃时自动切断电抗器。
技术参数
| 额定电压 | 230…700V 50Hz |
|---|---|
| 设计 | 3相(单相需定制) |
| 电感公差 | - 3…3%(三相的平均值） |
| 端子结构 | 端子台，端子 (缆线出线需定制) |
| 线圈材料 | 铜或铝 |
| 铁芯材料 | 低损耗矽钢片 |
| 安全装置 | 125℃温控开关 |
| 绝缘脂 | 聚酯树脂，F级/H级 |
| 绝缘等级 | B级/H级 |
| 防护等级 | IP00(室内安装） |
| 允许的谐波负载（连续工作） | U3=0.5% UN U5=6% UN U7=5% UN U11=3.5% UN U13=3% UN |
| 绕组对铁芯的绝缘电压 | 3KV |
| 最大相对湿度 | 95% |
| 环境温度 | -5…45℃ |
| 冷却方式 | 自然冷却 |
| 海拔高度 | 4000 m |
| 理论寿命 | > 200 000小时 |
| 标准 | IEC EN 61558-2-20:2011, VDE 0570-2 IEC 60076-6:2007, UL508, C22.2 No.14 |
| 批准标识 | UL |
